【案例名稱】角色建模

【制作用途】3d打印使用

拆件打印顧名思義就是本來是整體的手板模型，需要拆出來分個打印，最后再組裝。有三種情況是需要拆件打印的。

第一種是手板模型太大，3D打印不了比如打印一個大件的模型，由于體積太大，3D打印機一次性打印不了那么大的模型，這時候就需要分開來打。比如這個模型是一個人體模型的話，就可能會將頭部、身體、手臂和腿分開來打印。

二種是結構特殊加工不了或加工了達不到要求比如一個四四方方的密封箱子，里面是有結構的，需要用到支撐，3D打印可以打印密封的，但是會有支撐，而客戶肯定不希望有支撐在，這時候就需要拆件打印

第三種是拆件加工可能更便宜拆件打印有可能更便宜

【使用用途】：3d打印、展示效果圖

3D模型的獲取有兩種方式，一種是借助3D掃描儀，另外一種就是用3dmax、maya等建模軟件進行3D模型設計。

注意：3d打印模型必須為封閉的也可以通俗的說是“不漏水的”(Watertight)可以借助一些軟件檢測是否封閉。

可以使用3ds Max的STL檢測(STL Check)功能，Meshmixer的自動檢測邊界功能。一些模型修復軟件當然是能做的，比如Magics，Netfabb等。

物體需要厚度CG行業的模型通常都是以面片的形式存在的，但是現實中的模型不存零厚度，一定給模型增加厚度。

物體模型必須為流形(manifold) 。如果一個網格數據中存在多個面共享一條邊，那么它就是非流形的。

正確的法線方向，模型中所有的面法線需要指向一個正確的方向。如果你的模型中包含了錯誤的法線方向，我們的打印機就不能夠判斷出是模型的內部還是外部。

3d打印的物體模型的最大尺寸是根據3D打印機可打印的最大尺寸而定。

當模型超過3D打印機的最大尺寸，模型就不能完整地被打印出來，所以物體模型最大尺寸根據您使用的機器而定。

物體模型的最小厚度打印機的噴嘴直徑是一定的，打印模型的壁厚考慮到打印機能打印的最小壁厚。一般最小厚度為2mm，根據不同的3D打印機而發生變化。

45度法則：任何超過45度的突出物都需要額外的支撐材料或是高明的建模技巧來完成模型打印，而3D打印的支撐結構比較難做。添加支撐又耗費材料，又難處理，而且處理之后會破壞模型的美觀。

設計打印底座用于3D打印的模型最好底面是平坦的，這樣既能增加模型的穩定性，又不需要增加支撐。

可以直接用平面截取底座獲得平坦的底面，或者添加個性化的底座。

預留容差度對于需要組合的模型，我們需要特別注意預留容差度。要找到正確的度可能會有些困難，一般解決辦法是在需要緊密接合的地方預留0.8mm的寬度;給較寬松的地方預留1.5mm的寬度。但是這并不是絕對的，還得深入了解你的打印機性能。

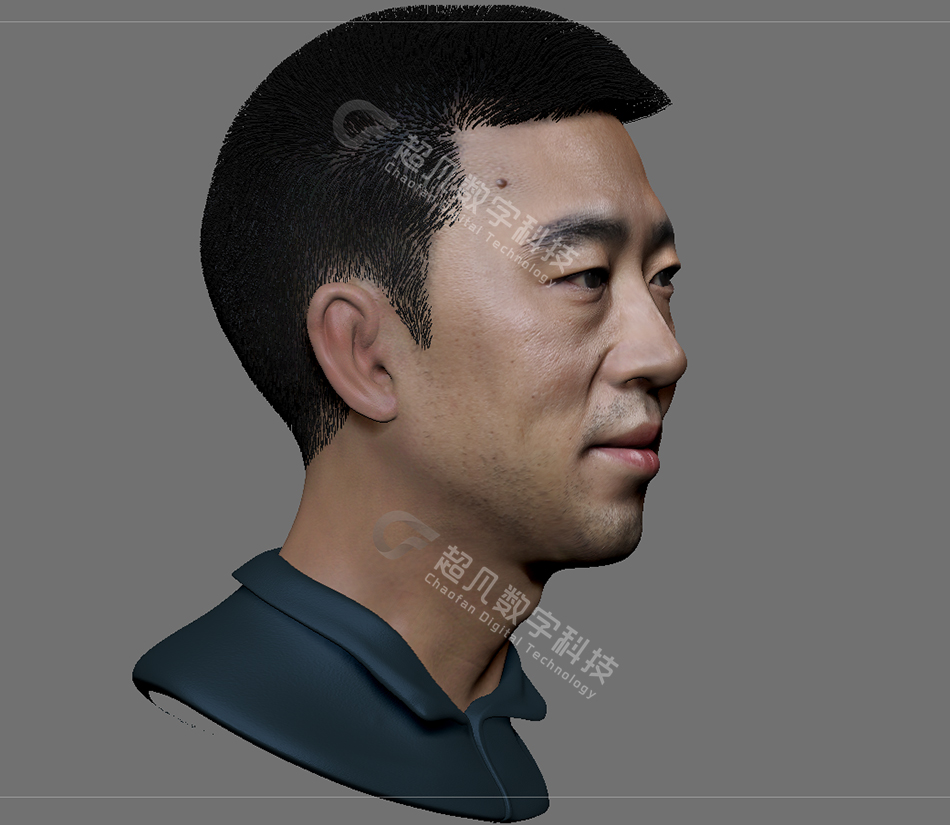

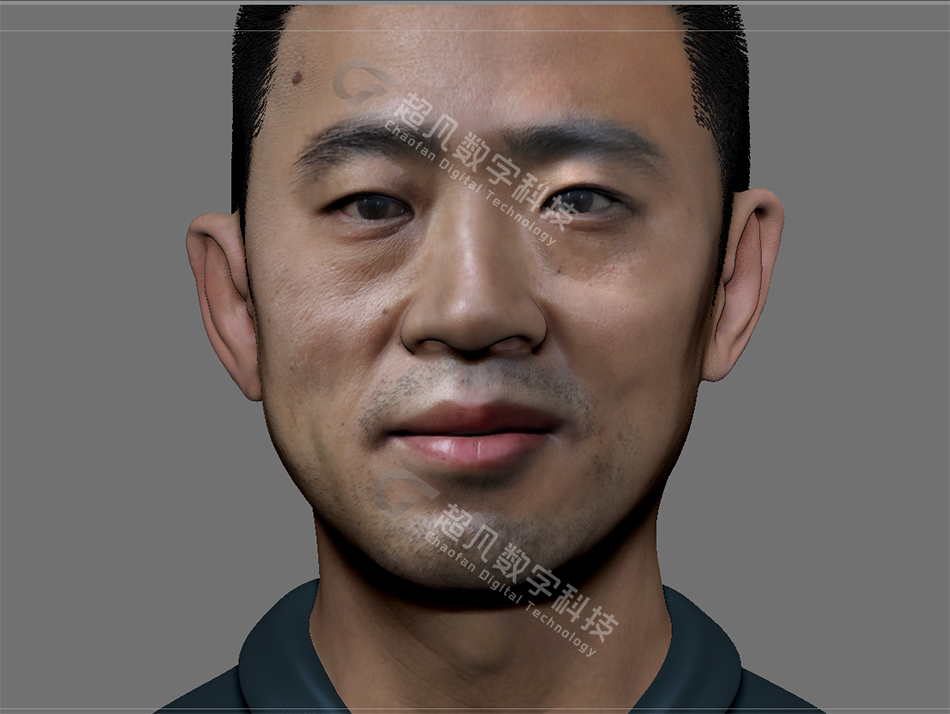

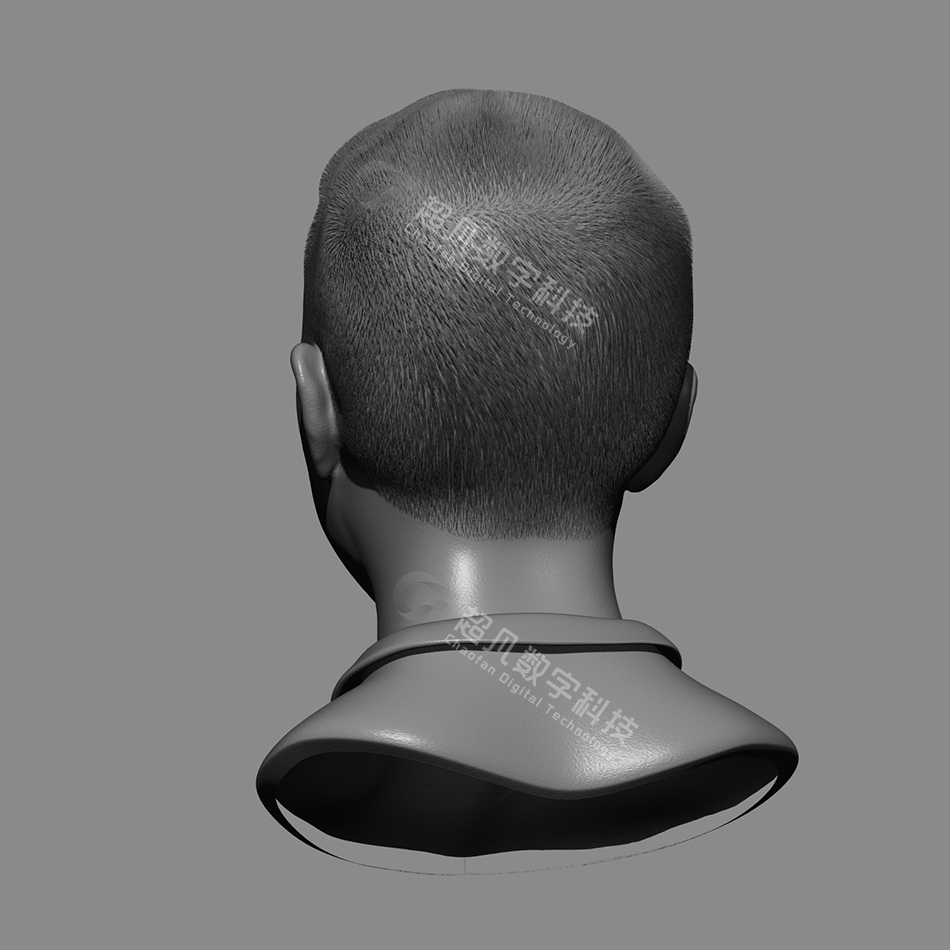

【項目簡介】：四套寫實人物建模貼圖，用于其他程序，最終提交OBJ格式

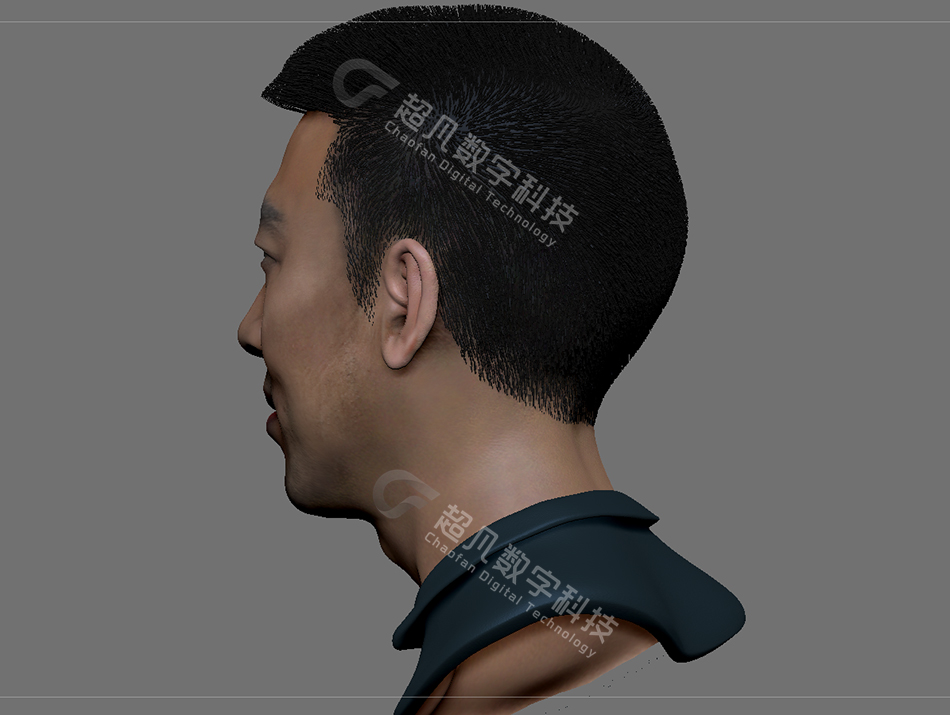

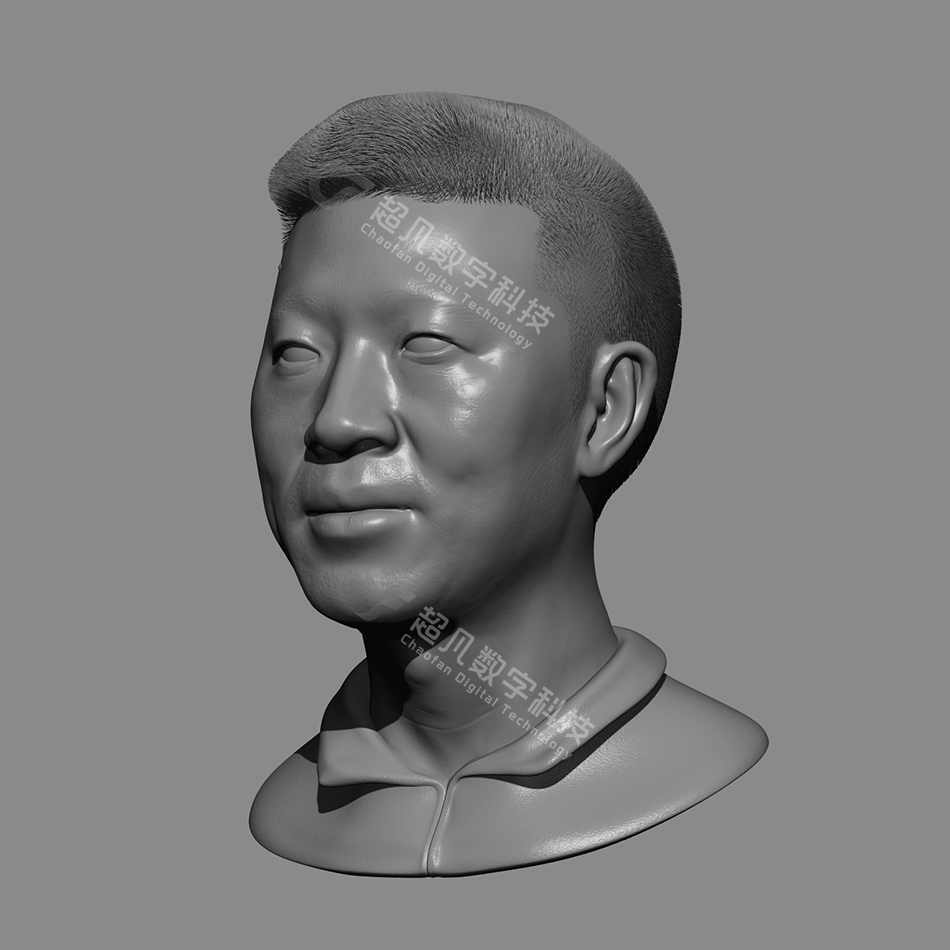

第一部分：Zbrush模型雕刻。

寫實人物建模要求很高，在創作的過程中，會發現自己創作的人物模型不像，或是不好看，其實原因很簡單，就是缺乏對人物形態結構和比例的了解。只有更深入的理解人體，才能更好的去創作，所以角色模型師要有一定的美術功底，即要有人體結構知識，也要具備空間塑造能力。

在制作中要遵循制作規律，即從大結構入手，逐步深入刻畫細節。確定了人體比例后，我們要了解人體的大體劃分。

從MakeHuman中導出基礎人體模型，在ZBrush中對模型進行精雕細琢，展開身體局部的細化雕刻，添加真實的肌膚紋理，四肢血管細節添加，角色整體姿勢調整，達到最終的高模。

第二部分：Zbrush材質貼圖制作

逐步添加色彩與細節方面，來繪制全身的寫實皮膚貼圖，以及眼球貼圖。人體肌肉、骨骼、體塊的輪廓、位置、形態，以完整的案例展示了人體雕刻的方法與技巧。

在貼圖環節，用substance painter從一個填充層開始，逐步去繪制完整的人體貼圖，其中包含了大量的皮膚繪制技巧以及色彩疊加，細節繪制技巧。擺脫投射貼圖的不靈活型，繪制皮膚貼圖更加高效自由。

雕刻的時候一般我會從整體出發，先做出整體的皺紋效果，如眼袋和魚尾紋，又或者手部彎曲的肌肉擠壓這種這些比較深的褶皺，然后利用皮膚的紋理圖進行遮罩畫出大體的皮膚質感，最后再用小筆刷進行局部的強調

雕刻細節的時候注意觀察各個部分的細節深度和細節比例就好，最終再做出一些不對稱的細節和需要的表情，制作中可以變化不同的材質進行觀察。

【角色簡介】：Betty是Camila創作的Undertale同人動畫《Glitchtale》（差錯傳說）中的原創角色，也是《Glitchtale Season2》中的主要反派。盡管外表為人類女孩，但Betty是由禁忌咒語“Bete Noire”創造出來的生命體，既不屬于人類也不屬于怪物，所以并沒有性別。靈魂顏色為粉色，代表“恐懼”。

中文名：貝蒂； 外文名：Betty； 別 名：粉毛，恐懼，Bete Noire； 配音：Courtney； 性別：無； 登場作品： Glitchtale Season 2年    齡不明

起源

《Glitchtale Season2》的番外《The Black Beast》揭露了Betty的起源：Betty由幾百年前的一位人類巫師——Agate Lightvale所創造。Agate Lightvale與Cooper Lightvale是一對雙子，他們因?yàn)閷?duì)地底怪物的態度不同而反目，Cooper想打開結界讓怪物們重獲自由，但Agate認為怪物會威脅人類的生存，不應該被放出來，兩人都堅持自己的想法才是正確的，沖突由此產生。激憤之下Agate向Cooper發起挑戰，卻輸?shù)袅?，Agate不愿接受自己的失敗，倉皇而逃。在這之后，Agate意外得知了禁忌咒語“Bete Noire”的事情，她為了擊敗Cooper使用了這個咒語。Agate很快回歸并對Cooper發起了第二次挑戰，這一次，Agate在Cooper面前殺掉了他們的妹妹——Amber，緊接著殺死了失去戰意的Cooper。盡管禁忌咒語“Bete Noire”增強了Agate的力量，但她自己的身體也因無法承受“Bete Noire”帶來的負荷正緩緩走向衰竭，在殺死Cooper后，她將Amber的軀干獻祭，使其成為了“Bete Noire”的容器，Betty由此誕生。

形象

Betty在外表上是一個可愛的小女孩，“她”有著白皙的肌膚、粉紅色的瞳孔和漸變?yōu)榉凵暮稚虚L(zhǎng)發，穿著紫粉相間的高領毛衣、洋紅的短裙和一雙褐色到膝蓋的長筒靴。在和Frisk第一次見面時，Betty顯露著純真少女的性格，但這只是“她”的偽裝。當Betty撕下偽裝后，“她”會用頭發遮住左眼，臉上露出猙獰的笑容，瞳孔會發出粉色的光。當Betty能力全開時，“她”的頭發會變成全粉。而當Betty使用仇恨時，“她”的鞏膜會變?yōu)楹谏?，深淺取決于使用的程度，瞳孔會變得更亮。在S2EP5 my promise中，Betty與Akumu合體后靈魂完整，其鞏膜變?yōu)樯钭?，虹膜顏色變深粉。嘴變得更彎曲，且不能正常的張開。

能力

1.本來的力量——恐懼靈魂分裂：伊波特山結界破碎時的震動令Betty的靈魂分裂，分裂出的部分成為了粉色球狀生物“Akumu”，“Akumu”和Betty是共生關系，其中一方死了，另一方也會死。此外，“Akumu”可以變形為鐮刀或盾牌，或改變自己的體型大小。與Akumu合體前：恐懼幻象：制造幻覺誤導對手，可以讓中招的人把“她”自己看成他們最重要的人，但對意志堅定的人或怪物無效?？謶謱?shí)體化：將恐懼力量實體化為武器，一般表現為長矛，可用于奪取其它人或怪物的靈魂。“魔法恐懼癥”：將別人的發出的攻擊轉換為自己的，發動時頭發變?nèi)?。釋放粉球：吸收sans的靈魂精華后，Betty有足夠的力量召喚出許多的粉球。這些粉球能夠獨立活動，奪取其它人或怪物的靈魂。與Akumu合體后：身體變形：Betty可以將自己的身體部位變形成武器。粉色能量沖擊：從手部發射出一個粉色沖擊波，能夠輕而易舉的擊穿魔法屏障。Kumuzilla：將許許多多的粉球聚合在一起，形成一個比樓房還要大的巨型粉球。Kumuzilla可以分裂出數個小型粉球。2.仇恨Betty吞噬仇恨物質后獲得的力量，Betty通過此力量擁有了快速再生的能力，還可以感染其他靈魂使其成為自己的傀儡，但是仇恨物質會反噬Betty自身。3.心理學策略除了恐懼和仇恨，Betty的心理學策略也非常棒，她能夠說出煽動性的語言影響對方的情感，從而激怒對方讓其失去理智，或讓對方的心理防線崩潰。

細節

Betty被MTT一炮炸掉了半張臉創造了Betty的禁忌咒語“Bete Noire”是法語中“黑色野獸”的意思，英文直譯為特別討厭的人（或事物），Betty的“寵物”的名字“Akumu”，是日語中“夢魘”的英文音譯。與Akumu合體后，變得十分強大，武器為Ta本身。在合體之前，Betty的身體內部是空的。合體之后，其體內填滿了粉色物質。這一點可以從S2EP6 game over part2中看出。Betty被MTT用光束攻擊后，外殼脫落露出了一個擁有一頭長發的形象，和自己的創造者Agate Lightvale很相似。
